Chọn switch PoE cho hệ thống camera phải kiểm tra đồng thời số cổng, giới hạn nguồn từng cổng, tổng ngân sách PoE và đường truyền uplink. Một switch có đủ chỗ cắm vẫn có thể thiếu điện khi nhiều camera bật đèn ban đêm hoặc cùng khởi động. Ngược lại, chọn công suất rất lớn nhưng thiếu cổng mạng hoặc không tương thích chuẩn cấp nguồn cũng chưa phải cấu hình phù hợp.
Tính số cổng PoE, cổng uplink và nhu cầu mở rộng

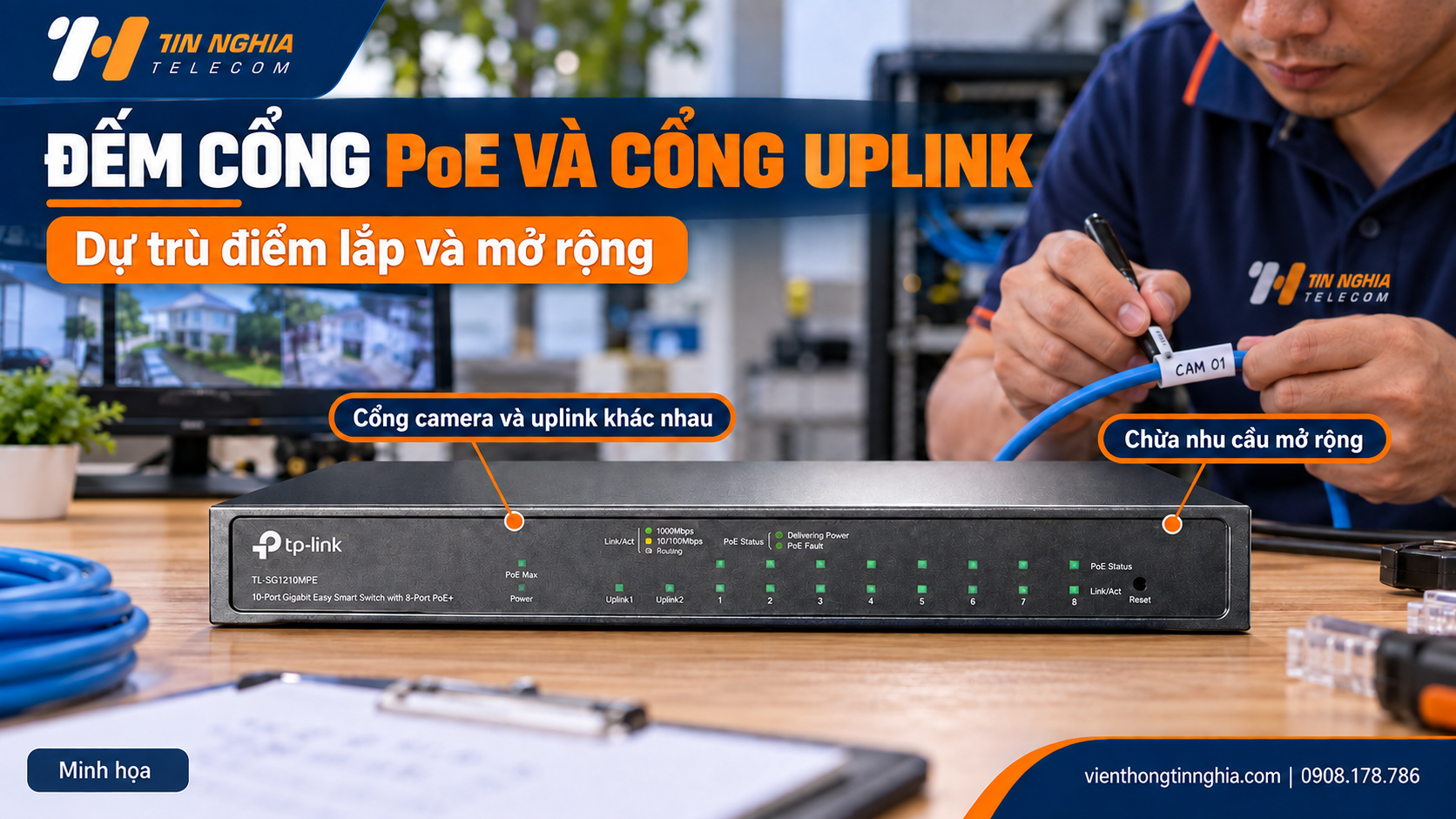

Tính số cổng PoE, cổng uplink và nhu cầu mở rộng – Viễn Thông Tín Nghĩa
Đếm đúng những thiết bị nhận nguồn
Liệt kê camera IP PoE theo từng điểm, sau đó cộng AP, bộ liên lạc hoặc thiết bị khác nếu cùng dùng switch. Không đưa camera analog vào danh sách PoE chỉ vì hệ thống cũng có dây dẫn; camera analog thông thường dùng đường tín hiệu và nguồn theo kiến trúc khác. Camera có cổng RJ45 cũng không mặc định nhận nguồn PoE.
Tách số cổng cấp nguồn khỏi tổng số cổng. Một switch quảng cáo mười cổng có thể chỉ có tám cổng PoE và phần còn lại phục vụ uplink. Ngược lại, một số mẫu không có uplink riêng thì đường về đầu ghi hoặc mạng chung sẽ chiếm một cổng Ethernet trong tổng số cổng sử dụng.
Dự trù thiết bị mở rộng và cách nối đầu ghi
Ví dụ, sáu camera PoE và một AP PoE dùng bảy cổng cấp nguồn. Nếu dự kiến thêm hai camera, cấu hình tám cổng PoE không còn đủ cho kế hoạch mở rộng đó. Cần chọn số cổng phù hợp hoặc thiết kế thêm switch, rồi kiểm tra cả nguồn và uplink cho phương án mới.
Có thể tham khảo switch Gigabit 10 cổng với 8 cổng PoE+, được website giới thiệu với tám cổng PoE+ và ngân sách nguồn 123W. Khi đặt hàng, cần xác nhận đúng model, phiên bản và bố trí uplink. Nếu là cổng combo RJ45/SFP, hai đầu vật lý thuộc cùng một cổng logic thường không dùng đồng thời; phải kiểm tra tài liệu của model thay vì tính thành hai đường độc lập.
Đầu ghi có cổng PoE riêng có thể vận hành mạng camera theo cách khác một NVR nhận luồng qua mạng LAN. Cần thống nhất kiến trúc và địa chỉ mạng, không nối thêm tùy ý gây vòng lặp hoặc làm camera nằm ở mạng không thể truy cập theo cách dự kiến.
Tính công suất từng cổng và tổng ngân sách nguồn

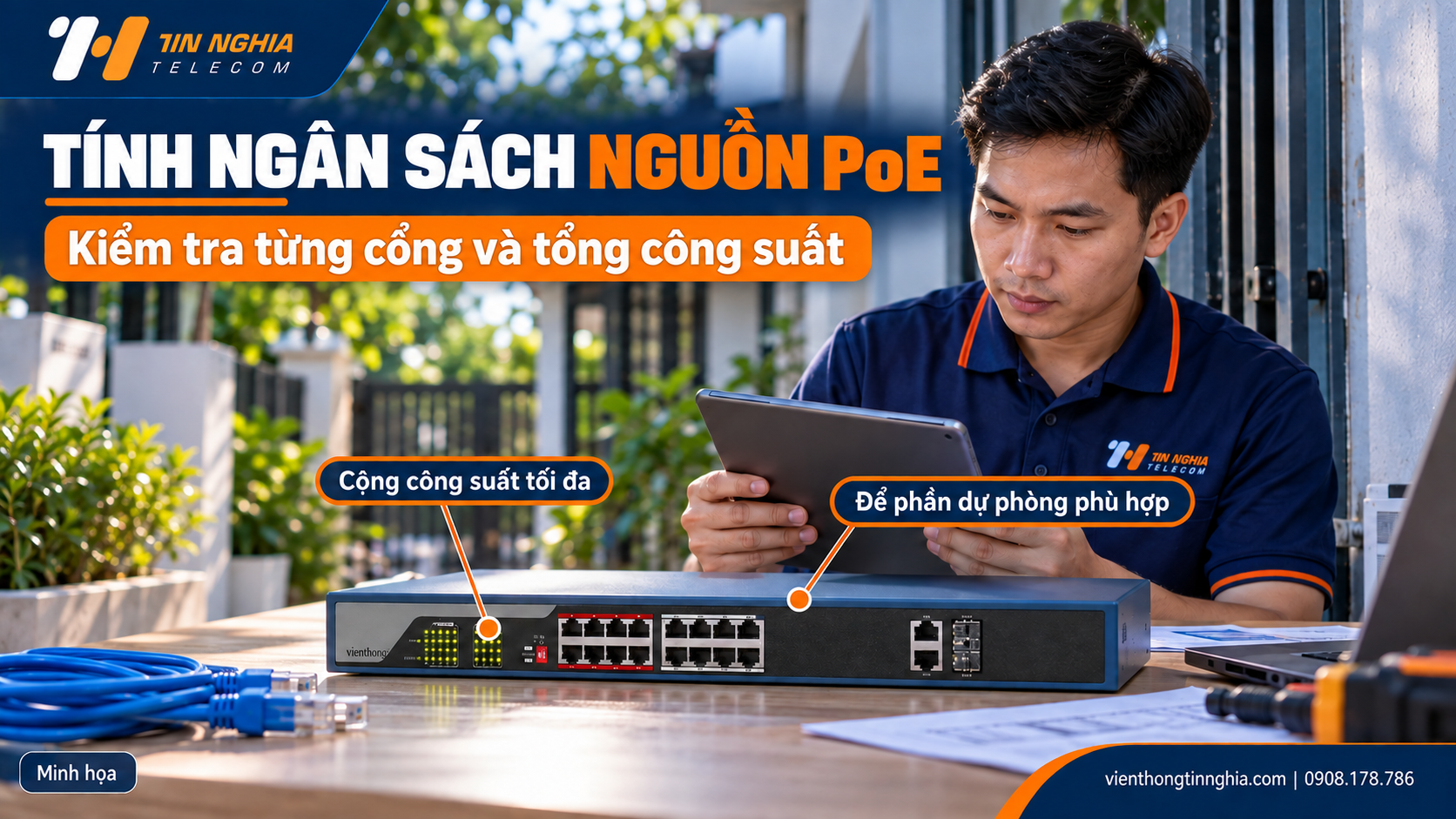

Tính công suất từng cổng và tổng ngân sách nguồn – Viễn Thông Tín Nghĩa
Dùng tải tối đa của từng thiết bị làm cơ sở
Công suất trung bình lúc ban ngày có thể thấp hơn khi bật hồng ngoại, đèn trợ sáng, sưởi hoặc quay quét. Vì vậy, cần lấy công suất tối đa và yêu cầu chuẩn nguồn trong tài liệu của đúng model làm cơ sở. Nếu camera có phụ kiện đi kèm được cấp chung, cũng phải tính phần tải đó.
Khi so sánh, cần biết thông số công suất được công bố tại thiết bị nhận nguồn hay tại cổng cấp nguồn. Tổn hao trên cáp và cơ chế phân bổ theo lớp PoE có thể ảnh hưởng phần ngân sách thực tế. Một con số cộng tải không thay thế việc xác nhận khả năng cấp nguồn của switch với các thiết bị đã chọn.
Ví dụ tính để tránh chọn thiếu nguồn
Giả sử có tám camera, mỗi camera cần tối đa 8W, và một AP cần tối đa 25W. Tổng nhu cầu tại thiết bị theo giả định là 8 × 8 + 25 = 89W. Nếu chọn mức dự phòng thiết kế 25%, giá trị tham khảo là 111,25W, trước khi xác nhận tổn hao, lớp PoE và điều kiện vận hành. Đây là ví dụ tính, không phải thông số của H4 hay EAP660 HD.
Cấu hình này còn có chín thiết bị PoE, nên switch chỉ có tám cổng cấp nguồn vẫn thiếu cổng dù ngân sách 123W trông có vẻ đáp ứng phần công suất. Số cổng và nguồn phải được kiểm tra riêng.
switch PoE 16 cổng đang được website mô tả với tổng ngân sách 135W và mức tối đa 30W mỗi cổng. Hai con số không có nghĩa 16 cổng đều cấp được 30W cùng lúc. Chẳng hạn, 16 thiết bị giả định cần 12W mỗi máy đã tạo tải 192W, vượt tổng 135W trước cả phần dự phòng. Cần xác nhận thêm model và chuẩn PoE thực tế với người bán.
| Cấu hình giả định | Tổng tải tại thiết bị | Điểm cần chú ý |
|---|---|---|
| 4 camera × 8W | 32W | Vẫn phải kiểm tra chuẩn và số cổng |
| 8 camera × 8W | 64W | Tính thêm mở rộng và tổn hao |
| 8 camera × 8W + AP 25W | 89W | Cần 9 cổng PoE, không chỉ đủ watt |
| 16 camera × 12W | 192W | Không phù hợp ngân sách 135W |
Kiểm tra chuẩn PoE, tốc độ uplink và chất lượng dây mạng

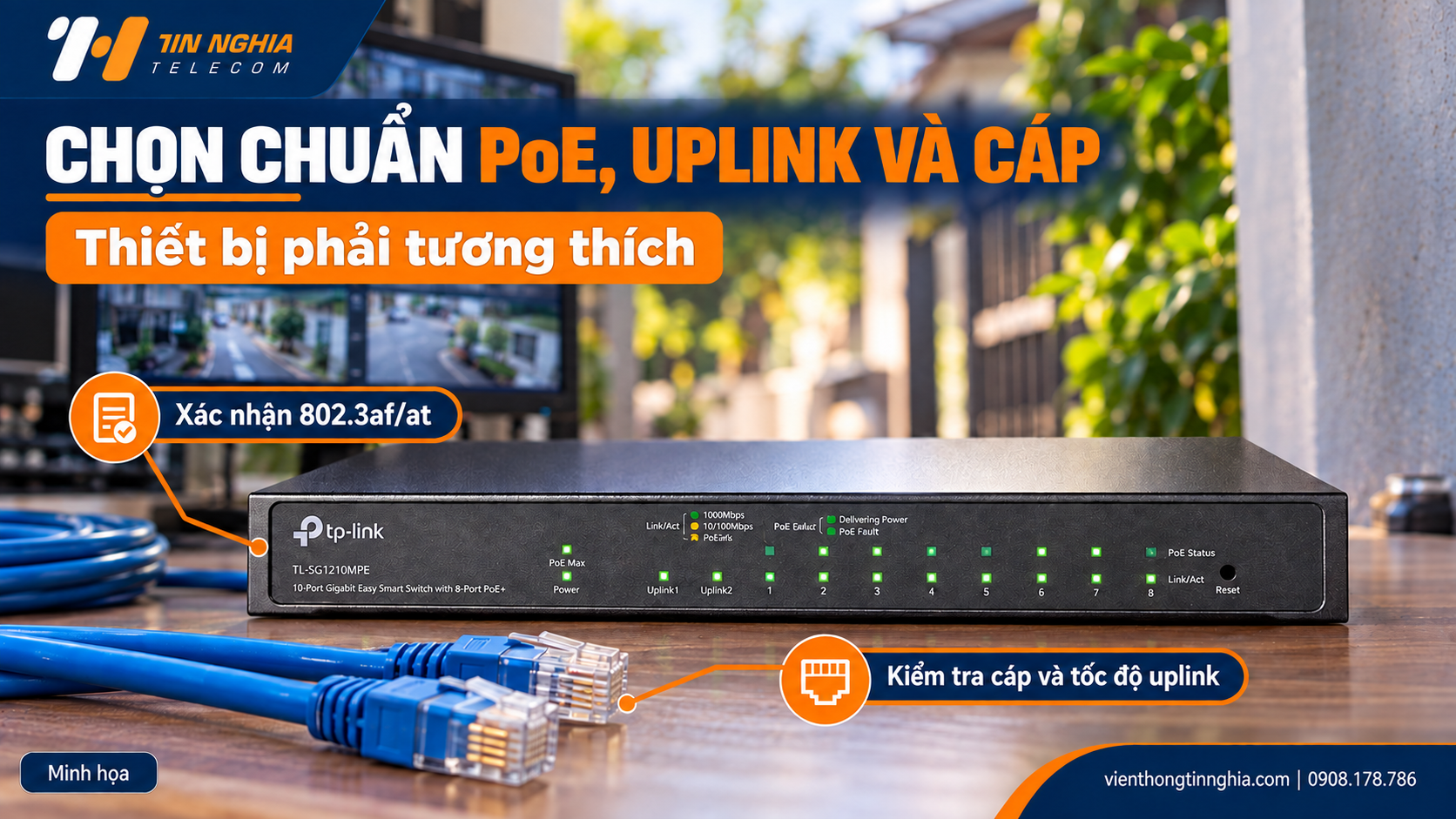

Kiểm tra chuẩn PoE, tốc độ uplink và chất lượng dây mạng – Viễn Thông Tín Nghĩa
Chuẩn cấp nguồn phải khớp thiết bị
Cần xác nhận thiết bị yêu cầu IEEE 802.3af, 802.3at hay chuẩn cao hơn và switch có hỗ trợ tương ứng không. Không đánh đồng PoE tiêu chuẩn với cấp nguồn thụ động; nguồn thụ động cần kiểm tra điện áp, sơ đồ cấp và tính tương thích trước khi sử dụng. Không cắm thử ngẫu nhiên chỉ vì đầu RJ45 vừa cổng.
EZVIZ H4 PoE 2K 3MP là một mẫu camera IP PoE có thể dùng để khảo sát một điểm lắp trong hạ tầng tương thích. Khi lập danh sách tải, phải lấy thông số đúng model và phiên bản, không dùng công suất của camera khác cùng thương hiệu làm đại diện.
Uplink phải tính theo tổng các luồng chạy qua
Giả sử mười hai camera đều truyền một luồng trung bình 4 Mbps qua cùng uplink, phần dữ liệu video giả định khoảng 48 Mbps. Cần cộng phần giao thức, luồng bổ sung nếu có, hoạt động xem lại và nhu cầu mở rộng. Không mặc định tất cả video đều đi qua mọi đường mạng; hãy xác định luồng nào thực sự chạy qua uplink trong kiến trúc đang dùng.
Cổng Gigabit thường là hướng đáng cân nhắc cho uplink khi muốn có dư địa tải. Tuy nhiên, tốc độ thực tế còn phụ thuộc cổng ở thiết bị đầu kia, dây và cấu hình. AP có cổng tốc độ cao vẫn hoạt động theo tốc độ liên kết thực tế nếu nối vào một cổng thấp hơn; cần chọn theo mục tiêu hệ thống, không theo một thiết bị riêng lẻ.
Cáp và khoảng cách cần được kiểm tra
Lựa chọn cáp phù hợp cho Ethernet và PoE, ưu tiên chất lượng lõi dẫn, đầu nối và cách thi công. Cáp điện trở cao, bấm không đúng hoặc đoạn ngoài trời thấm nước có thể gây lỗi khi tải nguồn tăng. Kiểm tra chiều dài toàn kênh, cả dây nhảy và các mối nối.
Không áp dụng quảng cáo truyền xa như quy tắc chung của Ethernet. Với chế độ mở rộng, cần xác nhận tốc độ bị thay đổi, cổng áp dụng, công suất còn cấp được và điều kiện cáp. Tuyến quá xa có thể cần giải pháp truyền dẫn và cấp nguồn riêng được thiết kế đúng, thay vì nối nhiều đoạn dây tùy ý.
Chọn cấu hình phù hợp và nghiệm thu khi toàn bộ camera hoạt động

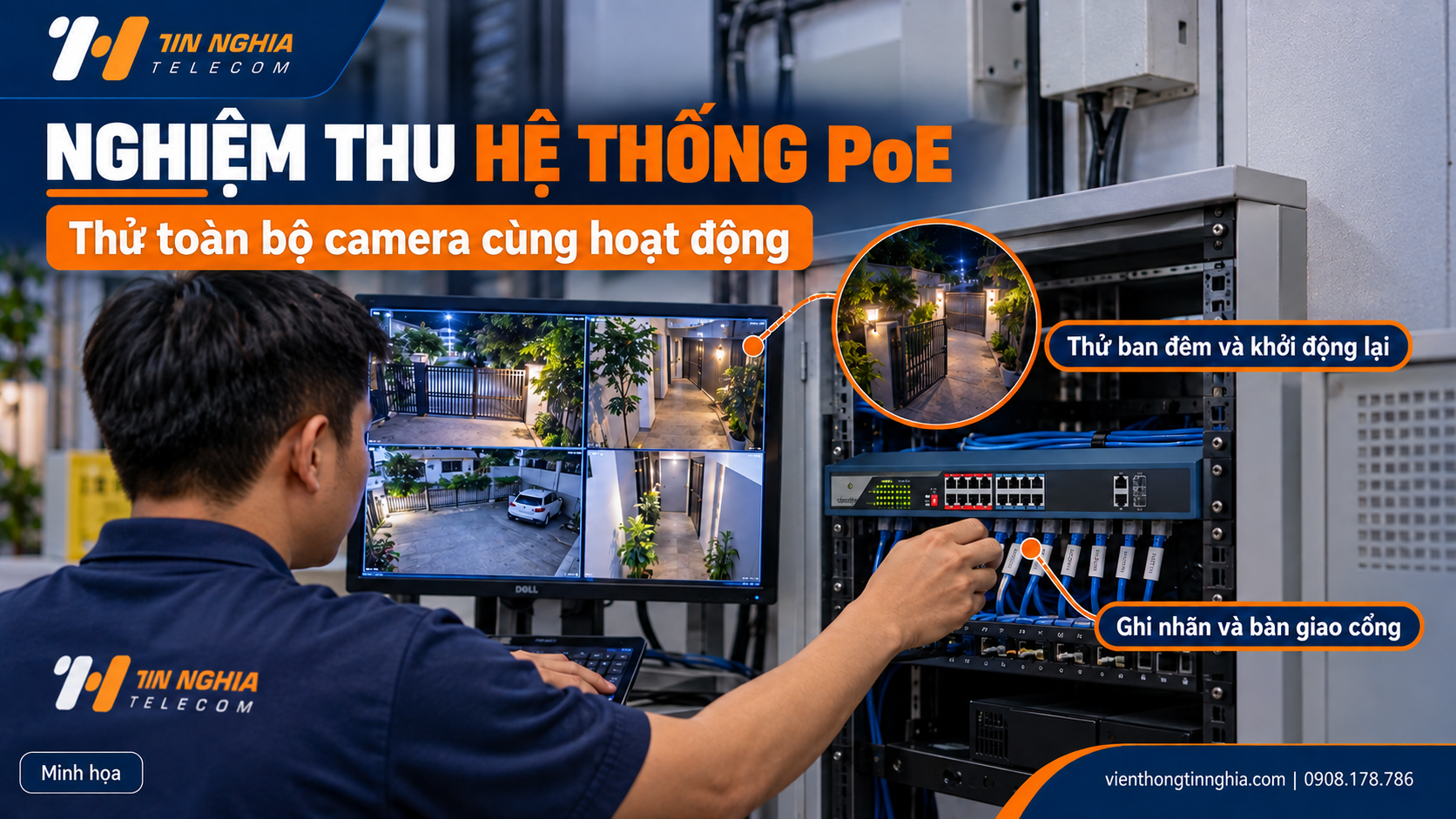

Chọn cấu hình phù hợp và nghiệm thu khi toàn bộ camera hoạt động – Viễn Thông Tín Nghĩa
Chọn theo quy mô và khả năng quản lý
Hệ nhỏ có thể dùng switch ít cổng nếu đủ nguồn và đáp ứng mở rộng. Hệ nhiều camera nên tính khả năng xem trạng thái cổng, quản lý VLAN khi cần, nguồn dự phòng, tủ đặt và phương án bảo trì. Tự khởi động lại cổng PoE có thể hỗ trợ xử lý thiết bị treo trong cấu hình phù hợp, nhưng không thay thế việc tìm nguyên nhân dây, nguồn hoặc camera lỗi.
Nơi đặt switch cần khô thoáng, phù hợp điều kiện nhiệt độ và có đường dây gọn. Nếu dùng UPS, hãy tính cả switch, camera nhận nguồn, đầu ghi và những thiết bị mạng cần thiết; công suất ghi trên UPS không trực tiếp cho biết thời gian chạy thực tế.
Thử tải và bàn giao danh sách cổng
Cho tất cả camera hoạt động, thử hình ban đêm và những tính năng tăng tải điện nếu có. Kiểm tra mất hình, khởi động lại, lỗi liên kết và khả năng xem lại. Ghi nhãn từng dây, lưu danh sách cổng tương ứng điểm lắp và bàn giao cấu hình quản lý khi sử dụng switch có quản trị.
Câu hỏi thường gặp
Switch có PoE là dùng được cho mọi camera IP không? Không. Camera phải hỗ trợ cách cấp nguồn tương ứng và switch phải đáp ứng chuẩn, công suất, điện áp cũng như kết nối liên quan.
Switch 16 cổng luôn mạnh hơn switch 8 cổng không? Không thể kết luận từ số cổng. Tổng nguồn, tốc độ, tính năng quản lý và chất lượng phù hợp nhiệm vụ cần được đối chiếu riêng.
Tổng nguồn vừa bằng tổng tải có dùng được không? Cần kiểm tra điều kiện công bố và phân bổ thực tế; thiết kế nên có phần dự phòng phù hợp thay vì chạy sát giới hạn ngay từ đầu.
Để lựa chọn sát hệ thống, gửi danh sách model, số lượng, công suất tối đa, chiều dài các tuyến và loại đầu ghi cho Viễn Thông Tín Nghĩa. Từ đó có thể đối chiếu số cổng, nguồn và kiến trúc mạng trước khi chốt thiết bị.
